Pagina principală a sursei de alimentare:

În cazul unei surse de alimentare industriale, trebuie luată în considerare conexiunea la rețea, deoarece, spre deosebire de sursele de alimentare ale adaptorului, acestea nu au o priză de 230V. Acest lucru trebuie conectat la partea principală a sursei de alimentare. Încredințăm conexiunile de 230V numai unei persoane cu cunoștințele adecvate, altfel lucrarea poate avea efecte fiziologice negative.

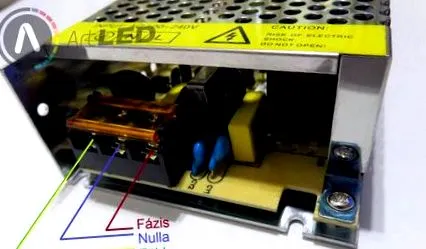

Marcaje terminale:

  • L (fază) - ramura de fază a rețelei de 230V (fir maro)
  • (zero) - ramură zero a rețelei de 230V (fir albastru)
  • Semn de împământare (împământare) - ramură de masă a rețelei de 230V (fir galben/verde)

ArtLED Webshop

Partea secundară a sursei de alimentare:

Conexiunile de pe această pagină nu necesită un specialist, deoarece acestea trebuie să fie operate la 12V. Marcajele de aici sunt după cum urmează:

  • V+ (pozitiv) - ramură pozitivă 12V/24V DC (fir roșu)
  • V- sau COM (negativ) - ramură negativă 12V/24V DC (fir negru)
  • Majoritatea surselor de alimentare au un potențiometru setat pentru a minimiza tensiunea de ieșire
